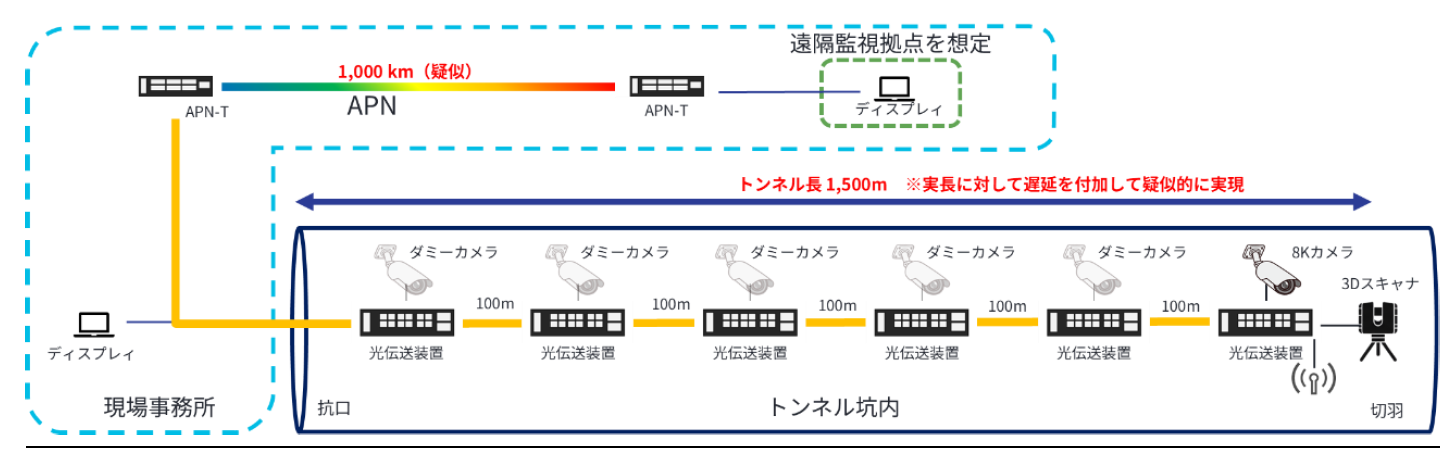

図2：実証実験ネットワーク構成

(2)主な成果
　実証実験で確認した主な成果は、以下のとおりです。各成果の評価内容および詳細結果は「5．補足資料」をご参照ください。

・光通信ネットワーク区間におけるパケットロスなし、ジッタ(通信遅延のばらつき)は100ナノ秒以下を維持し、24時間以上の連続稼働
・粉塵、振動、湧水等があるトンネル坑内環境における、IP65規格の収容箱内に設置した通信機器の安定動作
・WiGig(注6)を用いて、通信機器の設置間隔である100mかつ遮蔽物がある場合でも、0.2mmのひび割れの目視確認に必要な通信帯域(通信に使用される電波・光などの周波数の幅)の確保

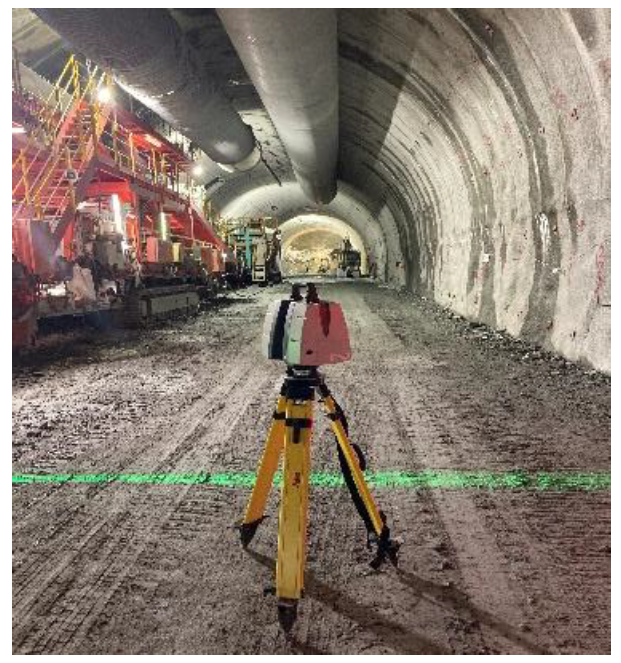

・15台のカメラに相当する映像監視データの通信を継続しながら、約20GBの3次元計測データを坑内から現場事務所まで約1分間での伝送

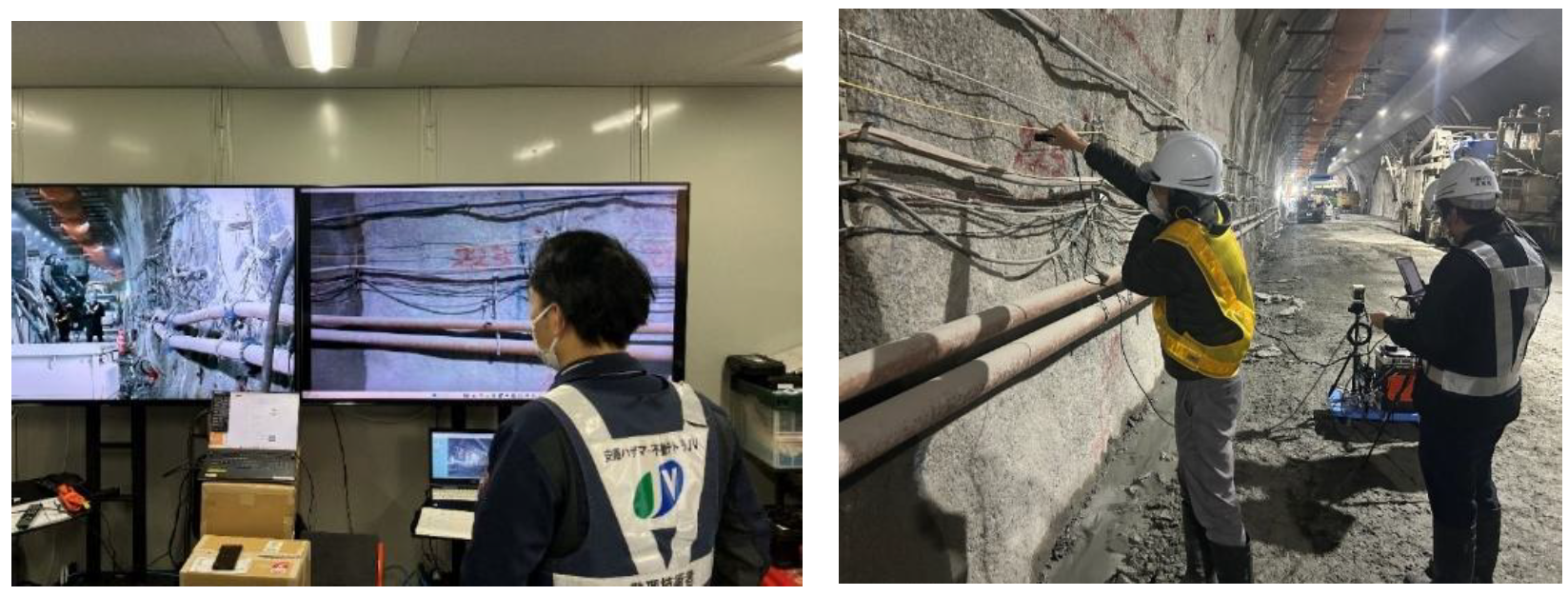

・1,000km離れた拠点を想定した遠隔検査における4K映像と音声の伝送およびトンネル坑内の幅0.2mmのひび割れの目視確認。また、AI画像解析によるひび割れ検出にも成功

3．実証実験における役割
安藤ハザマ：実証実験環境準備、実証実験の推進
NTT：ユースケース検証のための無線・システム構築(遠隔検査・AI活用のひび割れ検知)
1Finity：IOWN(R) APNを模擬した環境構築、関連する技術的知見・機器の提供

4．今後の展望

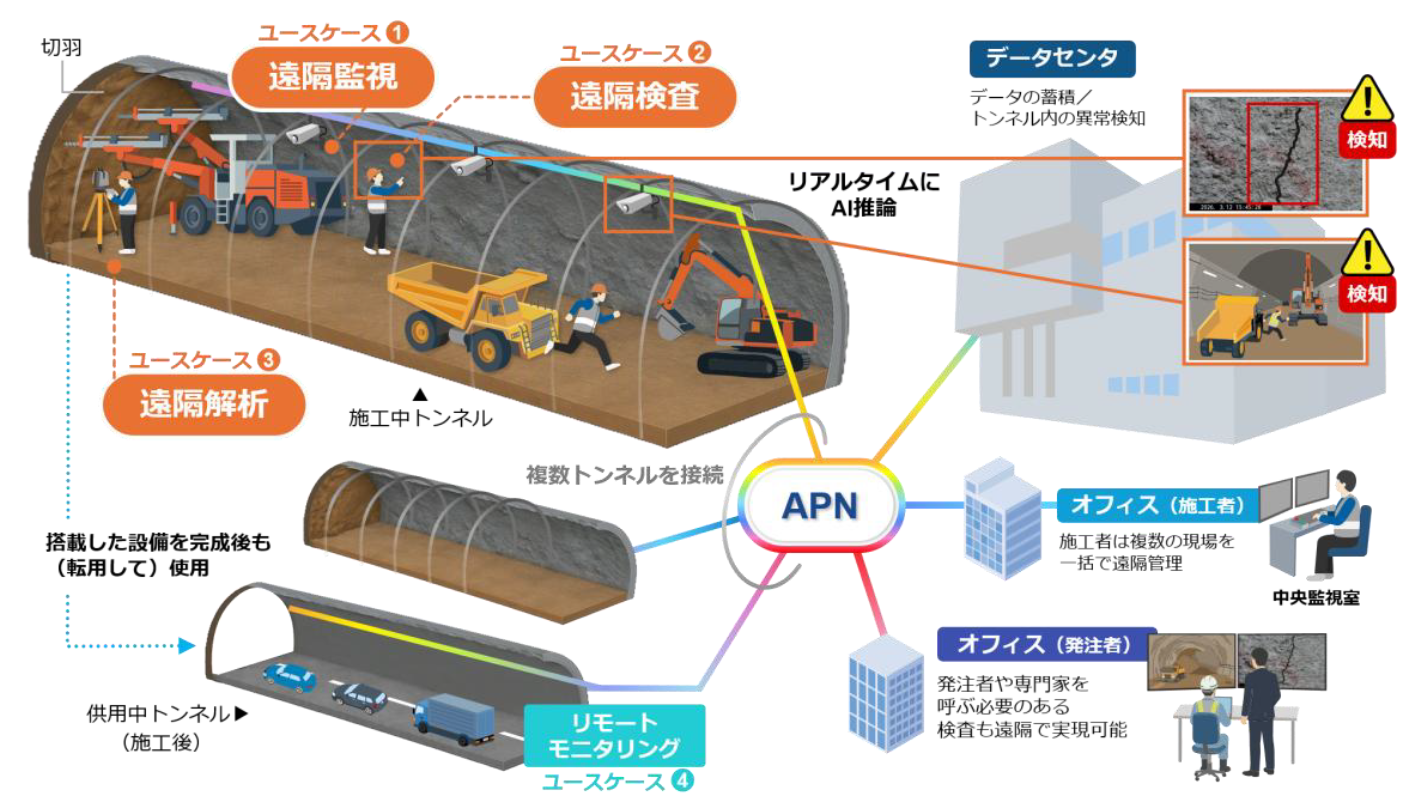

　今後、山岳トンネル施工管理のユースケースの実現に向けて、IOWN(R) APNの実環境を活用した運用トライアルを実施し、複数のトンネル現場における遠隔監視、遠隔検査、AIによる遠隔解析および施工現場へのリアルタイムフィードバックならびに光ファイバ設備を活用したリモートモニタリングについて検証を行う予定です。
　これらの検証を通じて、複数現場の一元管理による施工管理業務の効率化や、専門技術者による遠隔からの技術支援を通じた現場人員の最適化の実現をめざします。また、運用トライアルで得られた知見をIOWN Global Forumをはじめとする業界団体や、建設業界に展開することで、次世代通信インフラの標準化への貢献をめざします。3社は、IOWN(R)技術をはじめとした光通信ネットワークやAIを活用した施工管理の高度化を推進するとともに、「トンネル工事現場の革新に向けたユースケース」の検討を進め、建設現場のデジタルトランスフォーメーションを加速していきます。

5．補足資料
　以下は、ネットワーク構成のポイントおよび各実証実験結果の詳細です。

(1)ネットワーク構成のポイント
・工事による延伸に合わせた随時の拡張や、複数のユースケースでの利用を前提とした構築
工事の進捗に応じた延伸対応や、複数のユースケースの同時利用に対応できる構成としています。また、工事現場において電源設置間隔が100m程度離れている場合を想定し、任意の箇所で大容量通信を利用するためのトンネル坑内における無線接続も前提とした構成としています。

・特殊な環境に対応した設置

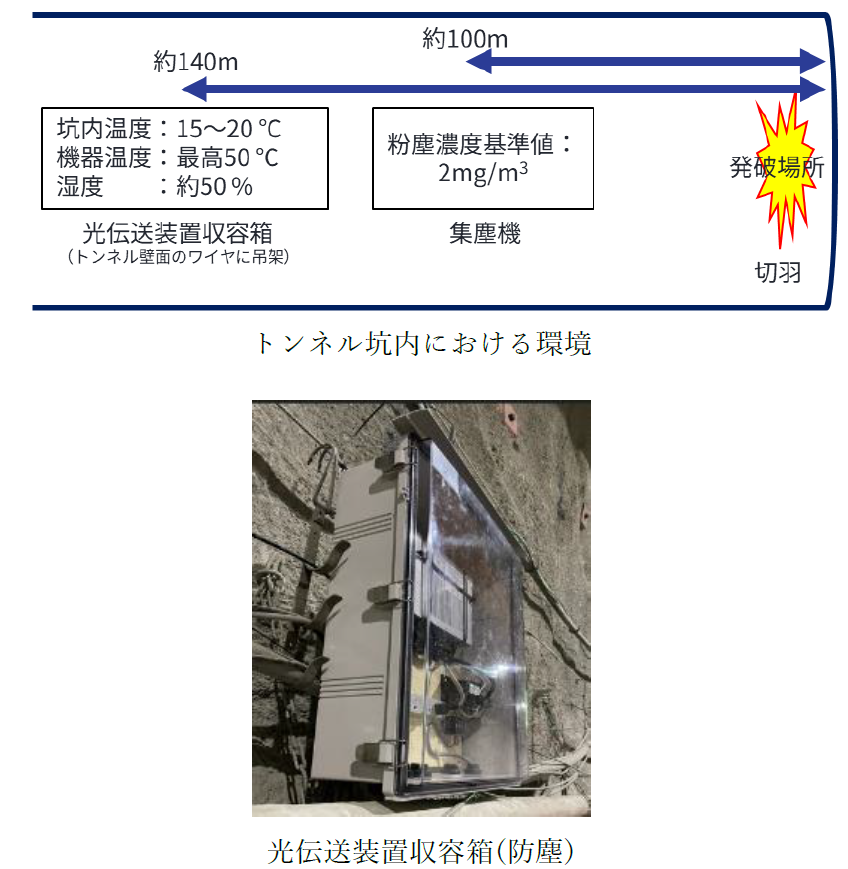

山岳トンネルでは日々の発破作業に伴う瞬間的な振動・粉塵の発生に加え、湧水による湿潤環境、安全運用の面から床置きのラックが設置できない等、一般的なオフィスや局舎とは大きく異なる環境条件となります。そのため、工事期間中日々発生する発破作業に伴う粉塵や振動、湧水による水滴等へ対応可能な収容箱へ保管して、壁面のワイヤに吊架する設置としています。

(2)各実証実験結果の詳細
● 通信品質と長時間安定性

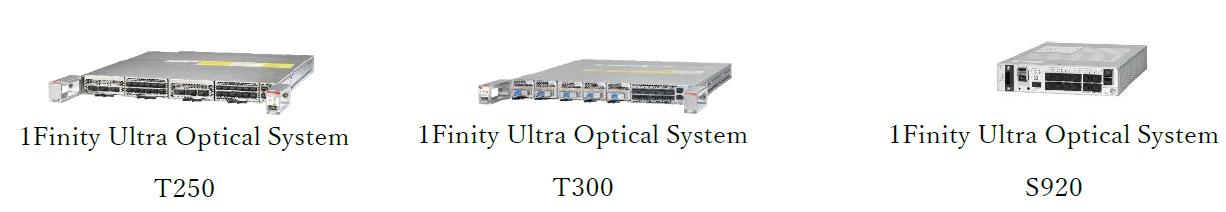

実証実験では、1Finity Ultra Optical System (注7)を組み合わせ（図3）、トンネル坑内から遠隔拠点までの大容量かつ安定した光通信ネットワークを構築しました。 光通信ネットワーク区間においてパケットロスは検出されず、ジッタは概ね100n秒以下を維持しました。また、24時間以上の連続稼働で長時間安定性を確認しました。この検証により、通信断や遅延による作業の中断リスク低減、安定した遠隔施工管理の実現の効果が期待できます。
